[Sketch Up] 스케치업 섹션(Section) 도구로 단면 절단하기
반응형
스케치업에서 단면을 만드는 방법과 단면설정에 대해 알아봅시다.
아래 3가지 내용에 대해 설명드리겠습니다.
1. 섹션도구에 대한 것
2. 단면 방향 반전시키기
3. 해당 단면 활성화하기
1. 먼저, 스케치업 상단 탭에 아래와 같은 아이콘이 섹션에 대한 도구입니다.
① 단면을 생성 및 추가합니다.
② 면을 어디 방향으로 자른건지 보여주는 안내면을 ON/OFF 합니다.
③ 단면 생성을 ON/OFF 합니다.
④ 벽과 같은 부분의 면을 자동으로 채워줍니다.
단면 생성하기
1. 첫번째 아이콘을 누르면 단면이 생성되며, 해당되는 이름을 지정한 후 만들어줍니다.
2. 자르고 싶은 면에 클릭합니다.
3. 단면이 생성되었습니다.
섹션 안내면 숨기기/ 보이기
두번째 아이콘을 클릭하면 섹션 안내면이 사라집니다.
단면 자르기 ON / OFF
세번째 아이콘을 누르면 단면이 잘리지 않습니다. 다시 클릭하면 단면이 잘립니다.
단면 벽 채우기
네번째 아이콘을 클릭해줍니다. 벽이 채워졌습니다.
단면 설정
오른쪽 마우스를 클릭 후 Reverse 를 클릭하면 자르는 방향이 반대로 바뀌게 됩니다.
Rotate 또한 가능하여, 사선으로 자르기가 가능합니다.
해당섹션 활성화하기
섹션이 여러개 있습니다. 해당 섹션을 더블클릭하면 하나의 단면이 활성화 됩니다.
728×90
반응형
스케치업 단면(벽면) 자르기 방법
스케치업으로 웹툰 배경 작업을 하다보면 레이어가 분리되어 있지 않거나 각종 오브젝트들로 가려져 있어서 원하는 장면을 연출하기 까다로울때가 가끔 있습니다
이럴 때 스케치업의 단면 기능을 사용하면 손쉽게 원하는 장면을 추출할 수 있습니다
자, 이와 같은 모델이 있습니다
단면 기능을 사용하기 위해서 스케치업의 상단 탭에서 도구- 단면 을 선택합니다
녹색 축 부분의 단면 설정 빨강 축 부분의 단면 설정 파랑 축 부분의 단면 설정
그럼, 위와 같은 사각 박스가 생기는데 어느 축을 지정할 것이냐 따라 녹색, 빨강, 파랑색으로 표시가 됩니다
원하는 축에 사각 박스를 맞춘 뒤 마우스 왼쪽 버튼을 클릭해줍니다
(저는 빨간 축을 선택해보겠습니다)

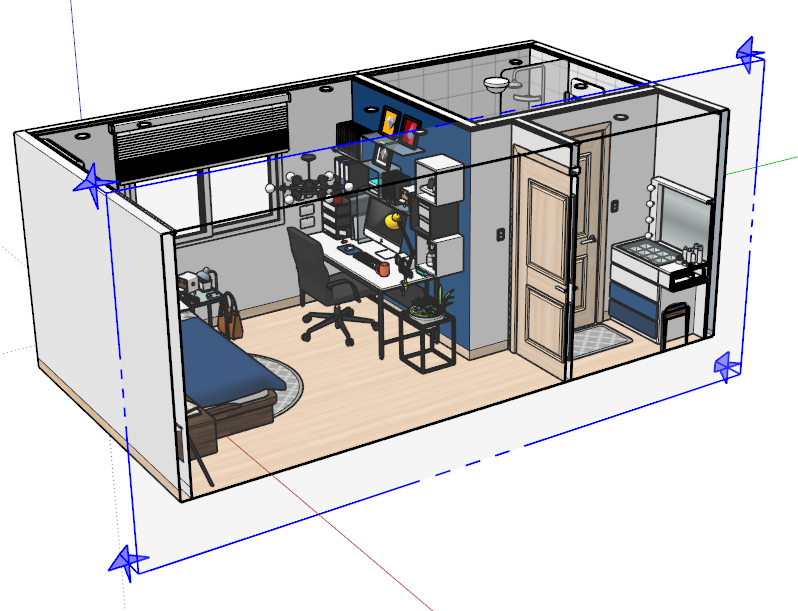

클릭하면 위 이미지 처럼, 주황색 단면 사각박스가 생성이 될 것입니다
그 다음 단면 컷을 이동하기 위하여 이동 툴(단축키 M)로 노란색 사각박스를 클릭해줍니다
(이동 툴 커서를 사각형 부분에 가져다 대면 선이 파란색으로 변합니다. 그 때 클릭해 줍니다)
파란색으로 바뀌면 성공입니다
이제 마우스를 해당 축으로 서서히 이동하면 원하는 만큼 단면을 잘라낼 수가 있습니다
마우스로 이동하는 만큼 단면이 잘립니다
원하는 장면이 나오면 해당 장면을 본인의 작업스타일에 맞게 추출하면 됩니다
만약 캡처 등으로 자료를 사용하고 싶은데 단면컷 박스가 방해된다면,
보기-단면 체크를 해제해주시면 됩니다.
* 주의사항: 간혹 단면컷이 설정되어 있는 경우 단면컷을 활용하지 않은 상태에서 은선 및 텍스쳐 모드 등으로 추출할 때 단면 설정된 부분의 오브젝트들이 사라져버리는 경우가 생깁니다.
자세한 원인은 저도 잘 모르지만 이럴때는 단면 설정된 박스들을 삭제(클릭 후 delete 혹은 지우개 툴 사용) 해주시면 해결됩니다.
스피드 3줄 요약 !!
1. 도구-단면 선택
2. 원하는 축 부분 맞춰서 클릭
3. 이동툴(M)로 해당 박스 라인을 선택한 다음 원하는 만큼 이동(잘라내기)
끝, 아~ 무지 쉽다!!
3D 모델링에서 2D 도면 추출하기 | 스케치업 | SketchUp
infopub September 06, 2016 10,000+ Views 3D 모델링에서 2D 도면 추출하기 | 스케치업 | SketchUp SketchUp Pro 2015를 사용하게 되면 3D 모델링을 작업하고 평면도와 입면도, 단면도를 매우 간편하게 추출할 수 있습니다. 실무에서는 프레젠테이션 판넬(패널)을 만드는 경우가 많습니다. 판넬에는 3D 모델링뿐만 아니라 평면, 입면, 단면을 삽입해야 하기 때문에 3D 도면에서 2D 도면을 추출하는 것은 매우 중요한 부분입니다. 평면뷰, 단면뷰 만들기 3D 모델링에서 원근감을 제거하고 평면, 입면뷰를 만들어 주고 객체를 잘라서 표현할 수 있는 단면 뷰를 만들어 봅니다. 01 SketchUp Pro 2016에서 제작한 건물 3D 모델링입니다. 3D 모델링에서 뷰를 전환하여 평면뷰, 입면뷰를 만들어서 출력할 수 있습니다. 또한 LayOut에서 불러들여 다른 도면과 함께 레이아웃을 만들 수 있습니다. 원근감을 제거하기 위해 [카메라] 메뉴에서 [투시]를 해제합니다. 02 Top View를 만들기 위해 [뷰] 도구에 있는 맨 위 툴을 클릭합니다. Right View를 만들기 [뷰] 도구에 있는 오른쪽 툴을 클릭합니다. [Tip] 평면도, 입면도 입면도란 건물 측면에서 바라본 도면을 의미하고, 보통 정면도, 우측면도, 좌측면도, 배면도가 포함되며 ELEVATION이라고 표기합니다. 그런데 평면도란 각 층의 바닥에서 1500mm 위로 올라와 평면으로 잘린 도면을 말하며, PLAN이라 표기합니다. 엄밀히 말하면 단면도라 할 수 있습니다. 03 Left View를 만들기 위해 [뷰] 도구에 있는 왼쪽 툴을 클릭합니다. Front View를 만들기 [뷰] 도구에 있는 전방 툴을 클릭합니다. 04 단면도를 만들기 위해 [섹션] 도구에 있는 단면 툴을 선택하고 모델링의 회색 상부면을 클릭합니다. 객체를 선택하기 위해 [기본] 도구에 있는 선택 툴을 이용하여 섹션 평면을 클릭합니다. [Tip] 측면도 측면도란 건축/건설/토목/제품 구조물을 측면에서 본 도면을 의미합니다. SIDE VIEW라 표기합니다. 05 객체를 이동하기 위해 [편집] 도구에 있는 이동 툴을 선택하고 시작점을 클릭한 후 아래쪽 방향(파랑 축에)으로 건물 높이의 중간 정도로 이동한 다음 클릭합니다. 모델링 위에서 섹션 평면을 바라보기 위해 [뷰] 도구에 있는 맨위 툴을 클릭합니다. 06 원근감을 제거하기 위해 [카메라] 메뉴에서 [평행 투시]를 선택합니다. 아이소메트릭 뷰를 보여주기 위해 [뷰] 도구에 있는 맨위 툴을 클릭합니다. 객체를 지우기 위해 [기본] 도구에 있는 선택 툴을 이용하여 섹션 평면을 선택하고 를 누릅니다. [Tip] 평면도 평면도란 각 층의 바닥에서 1500mm 위로 올라와 평면으로 잘린 도면을 말하며, PLAN이라 표기합니다. 07 모델링 우측에서 바라본 단면도를 만들기 위해 [섹션] 도구에 있는 단면 툴을 선택하고 흰색 벽면을 클릭합니다. 객체를 선택하기 위해 [기본] 도구에 있는 선택 툴을 이용하여 섹션 평면을 클릭합니다. 08 객체를 이동하기 위해 [편집] 도구에 있는 이동 툴을 선택하고 시작점을 클릭한 후 오른쪽 방향(녹색 축에)으로 이동하여 건물의 중간 정도 지점에서 클릭합니다. 섹션 평면을 바라보기 위해 [뷰] 도구에 있는 오른쪽 툴을 클릭합니다. 09 화면을 확대하기 위해 [카메라] 도구에 있는 확대/축소 툴을 선택하고 화면 중앙을 클릭한 후 위 방향으로 드래그하여 확대합니다. 섹션 평면을 숨기기 위해 [섹션] 도구에 있는 단면 표시 툴을 클릭합니다. [Tip] 단면도 단면도란 건물을 수직이나 수평으로 잘랐을 때의 모양을 표현한 도면을 의미하며 SECTION이라고 표기합니다.
쉽게 배우는 스케치업 2016 & V-Ray 작가 | 남현우 출판 | 정보문화사
IT 그래픽디자인 infopub 8 Likes 25 Shares Add
