[Auto CAD] 오토캐드 배치탭 활용 방법

반응형

안녕하세요

오늘은 오토캐드 배치 탭을 활용하는

방법에 대해서 알아 보겠습니다.

필자의 경우도 배치 탭을 활용하여

도면 작업을 잘 안 하는 편이지만

외부에서 도면을 받을 경우

배치 탭이 적용된 도면들이 많이 있는 편입니다.

이에 배치탭 활용하는 방법을 알면

배치탭 도면을 열람하고 검토하기에도

좀 더 유용할 것으로 생각됩니다.

지난번 외부참조(XREF) 기능을 활용한

방법에 대해서도 알아보았습니다만

배치 탭 기능을 활용하면 도면 한 파일에서도

여러 가지 도면을 만들어서 관리할 수가 있습니다.

하지만 [모형], [배치1], [배치2]….

전환 시 버벅거림이 있습니다.

이는 컴퓨터 사양이 아무리 좋아도

오토캐드 프로그램 자체적인 문제로

아직 해결되지 않은 것 같습니다.

지금부터 간단한 도면을 예를 들면서 설명하도록 하겠습니다.

우선 아래의 도면을 [모형] 탭에서 작성을 했다고 합시다.

-. 현재 예를 든 도면은 외부 참조 적용한 도면은 아니지만, 외부참조 기능을 할 용한 도면도 배치 탭 활용이 가능합니다.

-. 도면 양식 크기는 A3 사이즈 기준으로 설명하겠습니다.

먼저 층별 도면을 만들어야 하기에

기본 배치 탭이 2개 생성되어 있는데,

우측 [+]을 눌러서 배치 3 탭을 만들어 줍니다.
[배치1] 탭으로 이동후 사용할

도면 양식을 붙여 넣기 해 줍니다.
[배치1] 탭 상태에서 [REC] 명령어를 입력하여

도면을 표현할 영역에 사각형을 그립니다.

내부 X 표시한 내부 공간을 선택하도록 하겠습니다.

다음으로 방금 그려진 사각형을 복사하여
[모형] 탭으로 와서 1층 도면에

균형을 잘 잡아서 붙여 넣기를 합니다.

다시 [배치1]으로 돌아옵니다.

그리고 [MVIEW] 명령어를 입력하여

모형 탭에서 적용한 1층 도면을

표현하고자 하는 영역을 선택합니다.

좌측 상단, 우측 하단 모서리를 선택하면 정확합니다.

영역 안에 1~3층까지

모든 도면이 표현이 됩니다.

기존의 검은색은 플롯 설정 변경 전이라

아직 잔상이 남아 있는 모습입니다.

이제 영역 안에서 1층 도면만 적용해 보겠습니다.
[MS]를 입력하여 영역안에서

이동/확대의 편집 기능을 활성화시킵니다.
[ZOOM] 명령어를 이용하여

좌측 상단, 우측 하단 모서리를 선택하면

설정한 영영 범위와 동일하기에 정확하게

배치가 되는 모습을 볼 수 있습니다.

내부영역 편집 모드에서 나오려면 [PS] 명령어를

입력하거나 영역 외부를 더블클릭을 합니다.

이제 플롯 설정을 하겠습니다.
[PLOT] 명령어를 입력하여 본 도면 사이즈가

A3 1:1 크기이므로 아래와 같이 설정합니다.
[윈도우]를 클릭해서 도곽을 선택하면

아래와 같은 모습이 됩니다.

이때 내부 기본 설정된 라인을 클릭하고

DEL 버튼을 누르면 깔끔하게 삭제됩니다.

2층을 포현할 [배치2], 3층을 표현할 [배치3]
에서도 동일한 방법으로 설정하면 됩니다.

여기서 팁을 설명드리면, [모형] 탭의 전체 도면이

가로나 세로 방향으로 일정한 간격으로

도면작성이 되었다면 설정 완료된 [배치1]을

복사하여 사용하는 방법이 편리합니다.
[배치1]탭에서 오른쪽 마우스를 클릭하여
[이동 또는 복사]를 클릭합니다.

(끝으로 이동)을 선택하고
[사본 작성]을 선택 후 [확인]을 누릅니다.
[배치1 (2)]로 생성이 되는데,

더블클릭하여 적절한 이름으로 변경합니다.

여기서 2층 도면으로 이동을 하려면

다시 [MS] 명령어를 입력하여 2층 도면으로 조정합니다.

이때 팁은 마우스 휠을 먼저 클릭하고

키보드의 SHIFT를 누른 상태에서 이동을 하면

수직/수평으로 정확하게 이동이 가능합니다.

이미 플롯 설정까지 다 완료된 [배치1] 탭을

복사한 것이라 별도 플롯 설정도 할 필요가 없습니다.

정리하며

배치 탭을 활용하는 도면 설계자들은 [모형] 탭에서 전체 도면을 작성하고 [배치] 탭에서 도곽 설정하여 편하게 도면 관리를 하는 목적으로 사용을 하고 있습니다. 물론 한파일로 관리는 유용하지만 상기에 설명드린 바와 같이 [모형], [배치] 탭 전환 시 버벅거림과 파일 용량 증가는 감안해야 하는 상황입니다. 이에 각자 도면 설계 및 파일 관리방법에 맞게 잘 선택하시어 설계하시기 바랍니다.

유익한 정보가 되었으면 좋겠습니다.

‘구독’과 ‘좋아요’ & 아래 ‘카카오뷰 채널’ 추가는

http://pf.kakao.com/_axnXSb

저에게 큰 힘이 됩니다.

끝까지 읽어주셔서 감사합니다.

항상 행복하세요~!

■함께 보면 좋은 내용

2022.01.25 – [설계&디자인] – [Auto CAD] 캐드외부참조(XREF) 기능 활용하기

반응형

오토캐드팁] 캐드 모형에서 배치 기능 적용하기

[Auto Cad/오토캐드팁-1] 캐드 모형에서 배치 기능 적용하기

실제 토목설계에서라든지 캐드 작업을 하다보면 넓은 지형도에서 일부분만을 도각에 입혀 도면으로 출력하는 도면이 많습니다. 과업대상위치도라든지 평면도 작업을 할때 주로 사용되는 배치기능입니다. 오늘은 배치기능을 쉽게 할 수 있는 방법에 대해서 설명드리겠습니다.

모형탭에서 배치기능 적용하여 과업대상위치도 만들기

1. 배치는 설계도면 표현을 보다 효율적이고 쉽게 해주는 기능입니다. 위와 같이 광범위한 지형도가 있습니다. 이 중 일부분만을 도각에 씌워서 도면으로 표현하려합니다.

2. 왼쪽 하단부에 보시면 모형탭과 배치탭이 있습니다. 지형도가 열려있는 화면은 모형탭으로써 배치탭을 눌러서 배치탭으로 이동하셔서 도면에 베이스가 되는 도각을 넣어놓습니다.

3. 배치탭 상태에서 명령어 REC를 눌러서 도면을 표현할 영역에 사각형을 그려줍니다.

4. 그려진 사각형을 복사하여 모형탭에 지형도에서 표현하고자 하는 영역에 붙여넣기 합니다.

5. 다시 배치탭으로 돌아와 명령어 MVIEW를 입력하고 지형도를 표현할 영역을 드래그 해줍니다. 뷰포트를 만드는 작업입니다.

6. 뷰포트가 생기면 뷰포트 영역 안에 커서를 놓고 명령어 MS를 입력하여 뷰포트 영역안에서 작업을 활성화 시킵니다.

활성화 시키면 영역안에서 마우스 휠을 이용하여 확대와 편집이 가능해집니다.

7. 활성화된 상태에서 영역안에 마우스 커서를 놓고 명령어 ZOOM을 누르고 난 후 바로 명령어 END를 입력하여 마우스 커서 선택을 활성화하여 표현하고자하는 영역 왼쪽 위 모서리부분을 선택하고 다시 한번 명령어 END를 입력한 후 오른쪽 아래 모서리 부분을 선택해줍니다.

8. 위의 사항들이 모두 완료됬다면 뷰포트에 선택한 영역이 꽉차게 나타나지고 명령어 PS를 입력하여 뷰포트의 활성화를 해제해주면됩니다.

9. 모든 작업이 끝나면 광범위한 지형도에서 원하는 영역만을 불필요한 잘라내기나 삭제 없이 깔끔하게 도각안에 표현할 수 있게 됩니다.

오늘 Jay와 함께하는 첫 캐드강좌이자 캐드꿀팁은 손쉽게 배치기능 적용하기 였습니다. 이해가기 쉽게 표현하려고는 했는데 이해가 되실지는 모르겠습니다. 손쉬운 배치기능으로 하시는 일을 조금이나마 줄이게 되셨으면 좋겠습니다.

2019/01/31 – [Study/Auto Cad(캐드)] – [Auto Cad/캐드강좌] 오토캐드 자격증 알아보기(시험, 취업관련)

오토캐드 모형, 배치 활용법

반응형

안녕하세요. 교통이대리입니다.

교통CAD에서는 수치지도나, 토지이용계획도면으로 작업을 할 때 도면 전체를 활용하지 않고,

사업지 주변 적정 범위를 정한 후 해당 범위 내만 작업을 하게 됩니다.

이때 도면을 작업한 후 해당 범위만 보여주거나,

해당 범위만 출력을 하고 싶을 때 어떤 방법이 있을까요?

오토캐드에서는 아래 명령창 부분에 “모형”, “배치”라는 탭이 분리되어 있는데요.

이 페이지를 활용하면 효율적으로 도면 작업을 할 수 있습니다.

오늘은 “모형”, “배치” 기능에 대해 알아보겠습니다.

■ 배치탭 설정하기

모형에서는 일반적인 도면 작업을 하고,

배치탭에서는 모형에서 작업한 내용을 원하는 데로 나타낼 수 있습니다.

보시면 명령창 위에 모형, 배치1, 배치2 이렇게 있는데요.

(편의상 배치2는 일단 삭제하고 시작하겠습니다)

해당 명칭을 좌클릭하시면 해당 탭으로 화면이 이동되고,

우클릭하시면 배치 추가, 삭제, 이름 바꾸기 등 편집을 할 수 있는 창이 뜹니다.

■ 배치에서 모형 나타내기

배치1로 이동 > 원하는 크기 그리기 > 명령어 MVIEW, 단축키 MV > 원하는 크기 드래그

(배치에서 원하는 크기는 보통 출력할 종이 사이즈)

출력 종이 사이즈

용지이름 B5 B4 A6 A5 A4 A3 A2 A1 A0 크기(mm) 257 *182 364 *257 148 *105 210 *148 297 *210 420 *297 594 *420 841 *594 1,189 *841

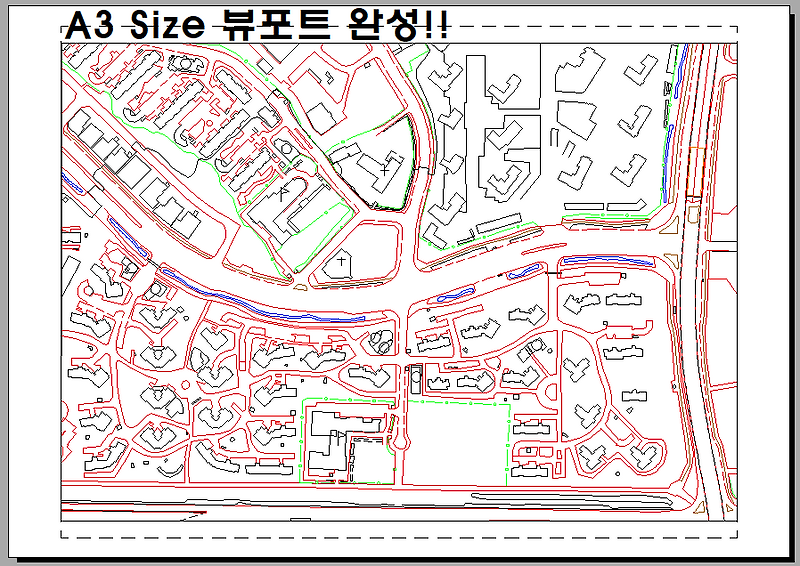

저는 A3 사이즈로 예를 들겠습니다.

1. 명령어 “REC” 또는 “PL”을 사용해 A3 사이즈의 네모를 그립니다.

2. 명령어 “MV(mview)” 을 사용해 뷰포트를 나타냅니다.

3. 페이지 설정을 통해 배경을 맞춥니다.

배치1 우클릭 > 페이지 설정 관리자 > 수정 > 플롯 대상을 윈도우 > 끝점 지정

> 플롯의 중심, 용지에 맞춤 클릭 > 확인 > 페이지 설정 관리자 닫기.

■ 모형에서 원하는 범위 배치에 표현하기.

이렇게 원하는 사이즈의 뷰포트가 배치에 설정을 했으면,

그다음 모형에서 원하는 범위를 지정해서 배치에 표현을 해야겠죠?

방법은 배치탭에서 작업하는 방법과 모형탭으로 이동해서 작업하는 방법이 있습니다.

▷ 모형탭의 편집 방법은 명령어 “MSPACE”, 단축키 “MS”을 치시 모형탭 객체가 클릭됩니다.

반대로 배치로 돌아오는 명령어 “PSPACE”, 단축키 “PS”을 치시면 모형탭 객체가 클릭이 안됩니다.

▷ 모형탭으로 이동해서 작업하기.(모형 좌클릭)

1. 모형에서 원하는 범위 그리기.

저는 배치 뷰포트 사이즈인 A3 사이즈 비율로 범위를 정했습니다.

그러면 배치에 설정된 뷰포트에 모형을 가득 채울 수 있습니다.

2. 배치에서 원하는 범위 지정하기.

배치에서 명령어 “MSPACE”, 단축키 “MS”통해 모형으로 이동합니다.

여기서 팁은 범위의 끝과 끝을 드레그 해야 하기 때문에 사각형(범위) 주변의 객체의 레이어를 꺼줍니다.

명령어 “ZOOM”, 단축키 “Z”을 쳐서 그리신 원하는 범위를 드래그 합니다.

이때 마우스 우클릭 후 끝점(E)을 누르시면 포인트가 끝점을 찾아갑니다.

3. 뷰포트 잠금/잠금해제

도면 우측 아래 보시면 자물쇠 버튼이 있는데,

이 버튼으로 뷰포트의 화면을 잠금/잠금해제 하실 수 있습니다.

이렇게 모형탭과 배치탭을 잘 사용하시면

작업의 효율성이 많이 향상되고, 실수도 많이 줄어들어요~
