Guide for I2C OLED Display with Arduino

This article shows how to use the SSD1306 0.96 inch I2C OLED display with the Arduino. We’ll show you some features of the OLED display, how to connect it to the Arduino board, and how to write text, draw shapes and display bitmap images. Lastly, we’ll build a project example that displays temperature and humidity readings.

Introducing the 0.96 inch OLED display

The organic light-emitting diode (OLED) display that we’ll use in this tutorial is the SSD1306 model: a monocolor, 0.96-inch display with 128×64 pixels as shown in the following figure.

The OLED display doesn’t require backlight, which results in a very nice contrast in dark environments. Additionally, its pixels consume energy only when they are on, so the OLED display consumes less power when compared with other displays.

The model we’re using here has only four pins and communicates with the Arduino using I2C communication protocol. There are models that come with an extra RESET pin. There are also other OLED displays that communicate using SPI communication.

Pin wiring

Because the OLED display uses I2C communication protocol, wiring is very simple. You just need to connect to the Arduino Uno I2C pins as shown in the table below.

Pin Wiring to Arduino Uno Vin 5V GND GND SCL A5 SDA A4

If you’re using a different Arduino board, make sure you check the correct I2C pins:

Nano: SDA (A4); SCL (A5);

MEGA: SDA (20); SCL (21);

Leonardo: SDA (20); SCL (21);

Libraries

To control the OLED display you need the adafruit_SSD1306.h and the adafruit_GFX.h libraries. Follow the next instructions to install those libraries.

1. Open your Arduino IDE and go to Sketch > Include Library > Manage Libraries. The Library Manager should open.

2. Type “SSD1306” in the search box and install the SSD1306 library from Adafruit.

3. After installing the SSD1306 library from Adafruit, type “GFX” in the search box and install the library.

4. After installing the libraries, restart your Arduino IDE.

Tips for writing text using these libraries

Here’s some functions that will help you handle the OLED display library to write text or draw simple graphics.

display.clearDisplay() – all pixels are off

– all pixels are off display.drawPixel(x,y, color) – plot a pixel in the x,y coordinates

– plot a pixel in the x,y coordinates display.setTextSize(n) – set the font size, supports sizes from 1 to 8

– set the font size, supports sizes from 1 to 8 display.setCursor(x,y) – set the coordinates to start writing text

– set the coordinates to start writing text display.print(“message”) – print the characters at location x,y

– print the characters at location x,y display.display() – call this method for the changes to make effect

Testing the OLED Display

After wiring the OLED display to the Arduino and installing all required libraries, you can use one example from the library to see if everything is working properly.

In your Arduino IDE, go to File > Examples > Adafruit SSD1306 and select the example for the display you’re using.

The following code should load:

/********* Complete project details at https://randomnerdtutorials.com This is an example for our Monochrome OLEDs based on SSD1306 drivers. Pick one up today in the adafruit shop! ——> http://www.adafruit.com/category/63_98 This example is for a 128×32 pixel display using I2C to communicate 3 pins are required to interface (two I2C and one reset). Adafruit invests time and resources providing this open source code, please support Adafruit and open-source hardware by purchasing products from Adafruit! Written by Limor Fried/Ladyada for Adafruit Industries, with contributions from the open source community. BSD license, check license.txt for more information All text above, and the splash screen below must be included in any redistribution. *********/ #include #include #include #include #define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels // Declaration for an SSD1306 display connected to I2C (SDA, SCL pins) #define OLED_RESET -1 // Reset pin # (or -1 if sharing Arduino reset pin) Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET); #define NUMFLAKES 10 // Number of snowflakes in the animation example #define LOGO_HEIGHT 16 #define LOGO_WIDTH 16 static const unsigned char PROGMEM logo_bmp[] = { B00000000, B11000000, B00000001, B11000000, B00000001, B11000000, B00000011, B11100000, B11110011, B11100000, B11111110, B11111000, B01111110, B11111111, B00110011, B10011111, B00011111, B11111100, B00001101, B01110000, B00011011, B10100000, B00111111, B11100000, B00111111, B11110000, B01111100, B11110000, B01110000, B01110000, B00000000, B00110000 }; void setup() { Serial.begin(115200); // SSD1306_SWITCHCAPVCC = generate display voltage from 3.3V internally if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F(“SSD1306 allocation failed”)); for(;;); // Don’t proceed, loop forever } // Show initial display buffer contents on the screen — // the library initializes this with an Adafruit splash screen. display.display(); delay(2000); // Pause for 2 seconds // Clear the buffer display.clearDisplay(); // Draw a single pixel in white display.drawPixel(10, 10, WHITE); // Show the display buffer on the screen. You MUST call display() after // drawing commands to make them visible on screen! display.display(); delay(2000); // display.display() is NOT necessary after every single drawing command, // unless that’s what you want…rather, you can batch up a bunch of // drawing operations and then update the screen all at once by calling // display.display(). These examples demonstrate both approaches… testdrawline(); // Draw many lines testdrawrect(); // Draw rectangles (outlines) testfillrect(); // Draw rectangles (filled) testdrawcircle(); // Draw circles (outlines) testfillcircle(); // Draw circles (filled) testdrawroundrect(); // Draw rounded rectangles (outlines) testfillroundrect(); // Draw rounded rectangles (filled) testdrawtriangle(); // Draw triangles (outlines) testfilltriangle(); // Draw triangles (filled) testdrawchar(); // Draw characters of the default font testdrawstyles(); // Draw ‘stylized’ characters testscrolltext(); // Draw scrolling text testdrawbitmap(); // Draw a small bitmap image // Invert and restore display, pausing in-between display.invertDisplay(true); delay(1000); display.invertDisplay(false); delay(1000); testanimate(logo_bmp, LOGO_WIDTH, LOGO_HEIGHT); // Animate bitmaps } void loop() { } void testdrawline() { int16_t i; display.clearDisplay(); // Clear display buffer for(i=0; i=0; i-=4) { display.drawLine(0, display.height()-1, display.width()-1, i, WHITE); display.display(); delay(1); } delay(250); display.clearDisplay(); for(i=display.width()-1; i>=0; i-=4) { display.drawLine(display.width()-1, display.height()-1, i, 0, WHITE); display.display(); delay(1); } for(i=display.height()-1; i>=0; i-=4) { display.drawLine(display.width()-1, display.height()-1, 0, i, WHITE); display.display(); delay(1); } delay(250); display.clearDisplay(); for(i=0; i0; i-=3) { // The INVERSE color is used so circles alternate white/black display.fillCircle(display.width() / 2, display.height() / 2, i, INVERSE); display.display(); // Update screen with each newly-drawn circle delay(1); } delay(2000); } void testdrawroundrect(void) { display.clearDisplay(); for(int16_t i=0; i0; i-=5) { // The INVERSE color is used so triangles alternate white/black display.fillTriangle( display.width()/2 , display.height()/2-i, display.width()/2-i, display.height()/2+i, display.width()/2+i, display.height()/2+i, INVERSE); display.display(); delay(1); } delay(2000); } void testdrawchar(void) { display.clearDisplay(); display.setTextSize(1); // Normal 1:1 pixel scale display.setTextColor(WHITE); // Draw white text display.setCursor(0, 0); // Start at top-left corner display.cp437(true); // Use full 256 char ‘Code Page 437’ font // Not all the characters will fit on the display. This is normal. // Library will draw what it can and the rest will be clipped. for(int16_t i=0; i<256; i++) { if(i == ' ') display.write(' '); else display.write(i); } display.display(); delay(2000); } void testdrawstyles(void) { display.clearDisplay(); display.setTextSize(1); // Normal 1:1 pixel scale display.setTextColor(WHITE); // Draw white text display.setCursor(0,0); // Start at top-left corner display.println(F("Hello, world!")); display.setTextColor(BLACK, WHITE); // Draw 'inverse' text display.println(3.141592); display.setTextSize(2); // Draw 2X-scale text display.setTextColor(WHITE); display.print(F("0x")); display.println(0xDEADBEEF, HEX); display.display(); delay(2000); } void testscrolltext(void) { display.clearDisplay(); display.setTextSize(2); // Draw 2X-scale text display.setTextColor(WHITE); display.setCursor(10, 0); display.println(F("scroll")); display.display(); // Show initial text delay(100); // Scroll in various directions, pausing in-between: display.startscrollright(0x00, 0x0F); delay(2000); display.stopscroll(); delay(1000); display.startscrollleft(0x00, 0x0F); delay(2000); display.stopscroll(); delay(1000); display.startscrolldiagright(0x00, 0x07); delay(2000); display.startscrolldiagleft(0x00, 0x07); delay(2000); display.stopscroll(); delay(1000); } void testdrawbitmap(void) { display.clearDisplay(); display.drawBitmap( (display.width() - LOGO_WIDTH ) / 2, (display.height() - LOGO_HEIGHT) / 2, logo_bmp, LOGO_WIDTH, LOGO_HEIGHT, 1); display.display(); delay(1000); } #define XPOS 0 // Indexes into the 'icons' array in function below #define YPOS 1 #define DELTAY 2 void testanimate(const uint8_t *bitmap, uint8_t w, uint8_t h) { int8_t f, icons[NUMFLAKES][3]; // Initialize 'snowflake' positions for(f=0; f< NUMFLAKES; f++) { icons[f][XPOS] = random(1 - LOGO_WIDTH, display.width()); icons[f][YPOS] = -LOGO_HEIGHT; icons[f][DELTAY] = random(1, 6); Serial.print(F("x: ")); Serial.print(icons[f][XPOS], DEC); Serial.print(F(" y: ")); Serial.print(icons[f][YPOS], DEC); Serial.print(F(" dy: ")); Serial.println(icons[f][DELTAY], DEC); } for(;;) { // Loop forever... display.clearDisplay(); // Clear the display buffer // Draw each snowflake: for(f=0; f< NUMFLAKES; f++) { display.drawBitmap(icons[f][XPOS], icons[f][YPOS], bitmap, w, h, WHITE); } display.display(); // Show the display buffer on the screen delay(200); // Pause for 1/10 second // Then update coordinates of each flake... for(f=0; f< NUMFLAKES; f++) { icons[f][YPOS] += icons[f][DELTAY]; // If snowflake is off the bottom of the screen... if (icons[f][YPOS] >= display.height()) { // Reinitialize to a random position, just off the top icons[f][XPOS] = random(1 – LOGO_WIDTH, display.width()); icons[f][YPOS] = -LOGO_HEIGHT; icons[f][DELTAY] = random(1, 6); } } } }

View raw code

If your OLED doesn’t have a RESET pin, you should set the OLED_RESET variable to -1 as shown below:

#define OLED_RESET -1 // Reset pin # (or -1 if sharing Arduino reset pin)

Upload the code to your Arduino board. Don’t forget to select the right board and COM port in the Tools menu.

You should get a series of different animations in the OLED as shown in the following short video.

If your OLED display is not showing anything:

Check that the OLED display is properly wired to the Arduino

Double-check the OLED display I2C address: with the OLED connected to the Arduino, upload this code and check the I2C address in the Serial Monitor

You should change the OLED address in the following line, if necessary. In our case, the address is 0x3C.

if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {

Write Text – OLED Display

The Adafruit library for the OLED display comes with several functions to write text. In this section, you’ll learn how to write and scroll text using the library functions.

“Hello, world!” OLED Display

The following sketch displays Hello, world! message in the OLED display.

/********* Rui Santos Complete project details at https://randomnerdtutorials.com *********/ #include #include #include #define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels // Declaration for an SSD1306 display connected to I2C (SDA, SCL pins) Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); void setup() { Serial.begin(115200); if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Address 0x3D for 128×64 Serial.println(F(“SSD1306 allocation failed”)); for(;;); } delay(2000); display.clearDisplay(); display.setTextSize(1); display.setTextColor(WHITE); display.setCursor(0, 10); // Display static text display.println(“Hello, world!”); display.display(); } void loop() { }

View raw code

After uploading the code, this is what you’ll get in your OLED:

Let’s take a quick look on how the code works.

Importing libraries

First, you need to import the necessary libraries. The Wire library to use I2C and the Adafruit libraries to write to the display: Adafruit_GFX and Adafruit_SSD1306.

#include #include #include

Initialize the OLED display

Then, you define your OLED width and height. In this example, we’re using a 128×64 OLED display. If you’re using other sizes, you can change that in the SCREEN_WIDTH, and SCREEN_HEIGHT variables.

#define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels

Then, initialize a display object with the width and height defined earlier with I2C communication protocol (&Wire).

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

The (-1) parameter means that your OLED display doesn’t have a RESET pin. If your OLED display does have a RESET pin, it should be connected to a GPIO. In that case, you should pass the GPIO number as a parameter.

In the setup(), initialize the Serial Monitor at a baud raute of 115200 for debugging purposes.

Serial.begin(115200);

Initialize the OLED display with the begin() method as follows:

if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(“SSD1306 allocation failed”); for(;;); // Don’t proceed, loop forever }

This snippet also prints a message on the Serial Monitor, in case we’re not able to connect to the display.

Serial.println(“SSD1306 allocation failed”);

In case you’re using a different OLED display, you may need to change the OLED address. In our case, the address is 0x3C.

if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {

If this address doesn’t work, you can run an I2C scanner sketch to find your OLED address. You can find the I2C scanner sketch here.

After initializing the display, add a two second delay, so that the OLED has enough time to initialize before writing text:

delay(2000);

Clear display, set font size, color and write text

After initializing the display, clear the display buffer with the clearDisplay() method:

display.clearDisplay();

Before writing text, you need to set the text size, color and where the text will be displayed in the OLED.

Set the font size using the setTextSize() method:

display.setTextSize(1);

Set the font color with the setTextColor() method:

display.setTextColor(WHITE);

WHITE sets white font and black background.

Define the position where the text starts using the setCursor(x,y) method. In this case, we’re setting the text to start at the (0,10) coordinates.

display.setCursor(0,10);

Finally, you can send the text to the display using the println() method, as follows:

display.println(“Hello, world!”);

Then, you need to call the display() method to actually display the text on the screen.

display.display();

Scrolling Text

The Adafruit OLED library provides useful methods to easily scroll text.

startscrollright(0x00, 0x0F) : scroll text from left to right

startscrollleft(0x00, 0x0F) : scroll text from right to left

startscrolldiagright(0x00, 0x07) : scroll text from left bottom corner to right upper corner

startscrolldiagleft(0x00, 0x07) : scroll text from right bottom corner to left upper corner

The following sketch implements those methods.

/********* Rui Santos Complete project details at https://randomnerdtutorials.com *********/ #include #include #include #define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels // Declaration for an SSD1306 display connected to I2C (SDA, SCL pins) Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); void setup() { Serial.begin(115200); if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Address 0x3D for 128×64 Serial.println(F(“SSD1306 allocation failed”)); for(;;); } delay(2000); display.clearDisplay(); display.setTextSize(1); display.setTextColor(WHITE); display.setCursor(0, 0); // Display static text display.println(“Scrolling Hello”); display.display(); delay(100); } void loop() { // Scroll in various directions, pausing in-between: display.startscrollright(0x00, 0x0F); delay(2000); display.stopscroll(); delay(1000); display.startscrollleft(0x00, 0x0F); delay(2000); display.stopscroll(); delay(1000); display.startscrolldiagright(0x00, 0x07); delay(2000); display.startscrolldiagleft(0x00, 0x07); delay(2000); display.stopscroll(); delay(1000); }

View raw code

The text scrolls as shown in the following short video.

Using Other Fonts – OLED Display

The Adafruit GFX library allows us to use some alternate fonts besides the built-in fonts. It allows you to chose between Serif, Sans, and Mono. Each font is available in bold, italic and in different sizes.

The sizes are set by the actual font. So, the setTextSize() method doesn’t work with these fonts. The fonts are available in 9, 12, 18 and 24 point sizes and also contain 7-bit characters (ASCII codes) (described as 7b in the font name).

You can chose from the next selection of fonts:

FreeMono12pt7b.h FreeSansBoldOblique12pt7b.h FreeMono18pt7b.h FreeSansBoldOblique18pt7b.h FreeMono24pt7b.h FreeSansBoldOblique24pt7b.h FreeMono9pt7b.h FreeSansBoldOblique9pt7b.h FreeMonoBold12pt7b.h FreeSansOblique12pt7b.h FreeMonoBold18pt7b.h FreeSansOblique18pt7b.h FreeMonoBold24pt7b.h FreeSansOblique24pt7b.h FreeMonoBold9pt7b.h FreeSansOblique9pt7b.h FreeMonoBoldOblique12pt7b.h FreeSerif12pt7b.h FreeMonoBoldOblique18pt7b.h FreeSerif18pt7b.h FreeMonoBoldOblique24pt7b.h FreeSerif24pt7b.h FreeMonoBoldOblique9pt7b.h FreeSerif9pt7b.h FreeMonoOblique12pt7b.h FreeSerifBold12pt7b.h FreeMonoOblique18pt7b.h FreeSerifBold18pt7b.h FreeMonoOblique24pt7b.h FreeSerifBold24pt7b.h FreeMonoOblique9pt7b.h FreeSerifBold9pt7b.h FreeSans12pt7b.h FreeSerifBoldItalic12pt7b.h FreeSans18pt7b.h FreeSerifBoldItalic18pt7b.h FreeSans24pt7b.h FreeSerifBoldItalic24pt7b.h FreeSans9pt7b.h FreeSerifBoldItalic9pt7b.h FreeSansBold12pt7b.h FreeSerifItalic12pt7b.h FreeSansBold18pt7b.h FreeSerifItalic18pt7b.h FreeSansBold24pt7b.h FreeSerifItalic24pt7b.h FreeSansBold9pt7b.h FreeSerifItalic9pt7b.h

The fonts that work better with the OLED display are the 9 and 12 points size.

To use one of those fonts, first you need to include it in your sketch, for example:

#include

Next, you just need to use the setFont() method and pass as argument, the specified font:

display.setFont(&FreeSerif12pt7b);

After specifying the font, all methods to write text will use that font. To get back to use the original font, you just need to call the setFont() method with no arguments:

display.setFont();

Upload the next sketch to your board:

/********* Rui Santos Complete project details at https://randomnerdtutorials.com *********/ #include #include #include #include #define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels // Declaration for an SSD1306 display connected to I2C (SDA, SCL pins) Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); void setup() { Serial.begin(115200); if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(“SSD1306 allocation failed”); for(;;); } delay(2000); display.setFont(&FreeSerif9pt7b); display.clearDisplay(); display.setTextSize(1); display.setTextColor(WHITE); display.setCursor(0,20); display.println(“Hello, world!”); display.display(); delay(2000); } void loop() { }

View raw code

Now, your display prints the “Hello, world!” message in FreeSerif font.

Draw Shapes in the OLED Display

The Adafruit OLED library provides useful methods to draw pixels, lines and shapes. Let’s take a quick look at those methods.

Draw a pixel

To draw a pixel in the OLED display, you can use the drawPixel(x, y, color) method that accepts as arguments the x and y coordinates where the pixel appears, and color. For example:

display.drawPixel(64, 32, WHITE);

Draw a line

Use the drawLine(x1, y1, x2, y2, color) method to create a line. The (x1, y1) coordinates indicate the start of the line, and the (x2, y2) coordinates indicates where the line ends. For example:

display.drawLine(0, 0, 127, 20, WHITE);

Draw a rectangle

The drawRect(x, y, width, height, color) provides an easy way to draw a rectangle. The (x, y) coordinates indicate the top left corner of the rectangle. Then, you need to specify the width, height and color:

display.drawRect(10, 10, 50, 30, WHITE);

You can use the fillRect(x, y, width, height, color) to draw a filled rectangle. This method accepts the same arguments as drawRect().

The library also provides methods to displays rectangles with round corners: drawRoundRect() and fillRoundRect(). These methods accepts the same arguments as previous methods plus the radius of the corner. For example:

display.drawRoundRect(10, 10, 30, 50, 2, WHITE);

Or a filled round rectangle:

display.fillRoundRect(10, 10, 30, 50, 2, WHITE);

Draw a circle

To draw a circle use the drawCircle(x, y, radius, color) method. The (x,y) coordinates indicate the center of the circle. You should also pass the radius as an argument. For example:

display.drawCircle(64, 32, 10, WHITE);

In the same way, to build a filled circle, use the fillCircle() method with the same arguments:

display.fillCircle(64, 32, 10, WHITE);

Draw a triangle

Use the the drawTriangle(x1, y1, x2, y2, x3, y3, color) method to build a triangle. This method accepts as arguments the coordinates of each corner and the color.

display.drawTriangle(10, 10, 55, 20, 5, 40, WHITE);

Use the fillTriangle() method to draw a filled triangle.

display.fillTriangle(10, 10, 55, 20, 5, 40, WHITE);

Invert

The library provides an additional method that you can use with shapes or text: the invertDisplay() method. Pass true as argument to invert the colors of the screen or false to get back to the original colors.

If you call the following command after defining the triangle:

display.invertDisplay(true);

You’ll get an inverted triangle as follows:

Code – Draw Shapes

Upload the following sketch that implements each snippet of code we’ve covered previously and goes through all the shapes.

/********* Rui Santos Complete project details at https://randomnerdtutorials.com *********/ #include #include #include #define SCREEN_WIDTH 128 #define SCREEN_HEIGHT 64 // Declaration for an SSD1306 display connected to I2C (SDA, SCL pins) Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); void setup() { Serial.begin(115200); if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F(“SSD1306 allocation failed”)); for(;;); } delay(2000); // Pause for 2 seconds // Clear the buffer display.clearDisplay(); // Draw a single pixel in white display.drawPixel(64, 32, WHITE); display.display(); delay(3000); // Draw line display.clearDisplay(); display.drawLine(0, 0, 127, 20, WHITE); display.display(); delay(3000); // Draw rectangle display.clearDisplay(); display.drawRect(30, 10, 50, 30, WHITE); display.display(); delay(3000); // Fill rectangle display.fillRect(30, 10, 50, 30, WHITE); display.display(); delay(3000); // Draw round rectangle display.clearDisplay(); display.drawRoundRect(10, 10, 30, 50, 2, WHITE); display.display(); delay(3000); // Fill round rectangle display.clearDisplay(); display.fillRoundRect(10, 10, 30, 50, 2, WHITE); display.display(); delay(3000); // Draw circle display.clearDisplay(); display.drawCircle(64, 32, 10, WHITE); display.display(); delay(3000); // Fill circle display.fillCircle(64, 32, 10, WHITE); display.display(); delay(3000); // Draw triangle display.clearDisplay(); display.drawTriangle(10, 10, 55, 20, 5, 40, WHITE); display.display(); delay(3000); // Fill triangle display.fillTriangle(10, 10, 55, 20, 5, 40, WHITE); display.display(); delay(3000); // Invert and restore display, pausing in-between display.invertDisplay(true); delay(3000); display.invertDisplay(false); delay(3000); } void loop() { }

View raw code

Display Bitmap Images in the OLED

You can display 128×64 bitmap monocolor images on the OLED display.

First, use an imaging program to resize a photo or picture and save it as monochrome bitmap. If you’re on a Windows PC, you can use Paint.

Then, use a Image to C Array converter to convert the image into an array. I’ve used LCD Image Converter.

Run the program and start with a new image. Go to Image > Import and select the bitmap image you’ve created earlier.

Go to Options > Conversion and in the Prepare tab, select the following options:

Type: Monochrome, Threshold Dither

Monochrome, Threshold Dither Main Scan Direction: Top to Bottom

Top to Bottom Line Scan Direction: Forward

Go to the Image tab and select the following options:

Split to rows

Block size: 8 bit

8 bit Byte order: Little-Endian

Then, click OK. Finally, in the main menu, go to File > Convert. A new file with .c extension should be saved. That file contains the C array for the image. Open that file with a text editor, and copy the array.

In our case, this is the array that we get:

static const uint8_t image_data_Saraarray[1024] = { 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x0a, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x14, 0x9e, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x36, 0x3f, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x6d, 0xff, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0xfb, 0xff, 0x80, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x03, 0xd7, 0xff, 0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x07, 0xef, 0xff, 0x80, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x0f, 0xdf, 0xff, 0x90, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x0f, 0xbf, 0xff, 0xd0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x1d, 0x7f, 0xff, 0xd0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x01, 0x1b, 0xff, 0xff, 0xc0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x02, 0xa7, 0xff, 0xff, 0xc0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x03, 0xff, 0xc0, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0xff, 0x80, 0x00, 0x0b, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x03, 0xff, 0xff, 0xff, 0xf0, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x07, 0xff, 0xff, 0xff, 0xf0, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0f, 0x07, 0xff, 0xf8, 0xf8, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0e, 0x01, 0xff, 0xc0, 0x38, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x1c, 0x46, 0xff, 0xb1, 0x18, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x3f, 0x97, 0xff, 0xc0, 0x7a, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xfe, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xfe, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x01, 0x3f, 0xff, 0xff, 0xff, 0xfe, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x01, 0xbf, 0xff, 0xff, 0xff, 0xfe, 0x81, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0xbf, 0xff, 0xff, 0xff, 0xfc, 0x81, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0xff, 0xff, 0xfe, 0xff, 0xfd, 0x83, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0xbf, 0xff, 0xfe, 0xff, 0xfd, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xfb, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x3f, 0xff, 0xdc, 0xff, 0xfa, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xd8, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xf8, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xd0, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xf8, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x90, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xf8, 0x02, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xb0, 0x00, 0x0f, 0xf5, 0xff, 0xd7, 0xf8, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xb0, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x5f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xa0, 0x00, 0x0f, 0xfb, 0xff, 0xff, 0xf0, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x0f, 0xfd, 0xff, 0xdf, 0xf0, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x07, 0xff, 0xff, 0xbf, 0xf0, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x07, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x87, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x03, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x43, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x60, 0x00, 0x01, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x73, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0xe0, 0x00, 0x00, 0xff, 0xff, 0xff, 0x80, 0x00, 0x7b, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfd, 0xe0, 0x00, 0x00, 0x7f, 0xff, 0xfe, 0x00, 0x00, 0x33, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfd, 0xe0, 0x00, 0x00, 0x3f, 0xff, 0xf8, 0x00, 0x00, 0x27, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x0f, 0xff, 0xf0, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x60, 0x00, 0x00, 0x67, 0xff, 0xe0, 0x00, 0x00, 0x1b, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfd, 0x40, 0x00, 0x00, 0xf3, 0xff, 0xc4, 0x00, 0x00, 0x0b, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x80, 0x00, 0x00, 0xfc, 0xff, 0x8c, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x7f, 0x3c, 0x3c, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x3f, 0xc0, 0x7c, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xfc, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff };

View raw code

Copy your array to the sketch. Then, to display the array, use the drawBitmap() method that accepts the following arguments (x, y, image array, image width, image height, rotation). The (x, y) coordinates define where the image starts to be displayed.

Copy the code below to display your bitmap image in the OLED.

/********* Rui Santos Complete project details at https://randomnerdtutorials.com *********/ #include #include #include #define SCREEN_WIDTH 128 #define SCREEN_HEIGHT 64 Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); static const unsigned char PROGMEM image_data_Saraarray[] = { 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x0a, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x14, 0x9e, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x36, 0x3f, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x6d, 0xff, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0xfb, 0xff, 0x80, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x03, 0xd7, 0xff, 0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x07, 0xef, 0xff, 0x80, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x0f, 0xdf, 0xff, 0x90, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x0f, 0xbf, 0xff, 0xd0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x1d, 0x7f, 0xff, 0xd0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x01, 0x1b, 0xff, 0xff, 0xc0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x02, 0xa7, 0xff, 0xff, 0xc0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x03, 0xff, 0xc0, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0xff, 0x80, 0x00, 0x0b, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x03, 0xff, 0xff, 0xff, 0xf0, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x07, 0xff, 0xff, 0xff, 0xf0, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0f, 0x07, 0xff, 0xf8, 0xf8, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0e, 0x01, 0xff, 0xc0, 0x38, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x1c, 0x46, 0xff, 0xb1, 0x18, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x3f, 0x97, 0xff, 0xc0, 0x7a, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xfe, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xfe, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x01, 0x3f, 0xff, 0xff, 0xff, 0xfe, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x01, 0xbf, 0xff, 0xff, 0xff, 0xfe, 0x81, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0xbf, 0xff, 0xff, 0xff, 0xfc, 0x81, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0xff, 0xff, 0xfe, 0xff, 0xfd, 0x83, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0xbf, 0xff, 0xfe, 0xff, 0xfd, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xfb, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x3f, 0xff, 0xdc, 0xff, 0xfa, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xd8, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xf8, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xd0, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xf8, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x90, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xf8, 0x02, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xb0, 0x00, 0x0f, 0xf5, 0xff, 0xd7, 0xf8, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xb0, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x5f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xa0, 0x00, 0x0f, 0xfb, 0xff, 0xff, 0xf0, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x0f, 0xfd, 0xff, 0xdf, 0xf0, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x07, 0xff, 0xff, 0xbf, 0xf0, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x07, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x87, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x03, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x43, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x60, 0x00, 0x01, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x73, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0xe0, 0x00, 0x00, 0xff, 0xff, 0xff, 0x80, 0x00, 0x7b, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfd, 0xe0, 0x00, 0x00, 0x7f, 0xff, 0xfe, 0x00, 0x00, 0x33, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfd, 0xe0, 0x00, 0x00, 0x3f, 0xff, 0xf8, 0x00, 0x00, 0x27, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x0f, 0xff, 0xf0, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x60, 0x00, 0x00, 0x67, 0xff, 0xe0, 0x00, 0x00, 0x1b, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfd, 0x40, 0x00, 0x00, 0xf3, 0xff, 0xc4, 0x00, 0x00, 0x0b, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x80, 0x00, 0x00, 0xfc, 0xff, 0x8c, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x7f, 0x3c, 0x3c, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x3f, 0xc0, 0x7c, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xfc, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff }; void setup() { Serial.begin(115200); if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F(“SSD1306 allocation failed”)); for(;;); } delay(2000); // Pause for 2 seconds // Clear the buffer. display.clearDisplay(); // Draw bitmap on the screen display.drawBitmap(0, 0, image_data_Saraarray, 128, 64, 1); display.display(); } void loop() { }

View raw code

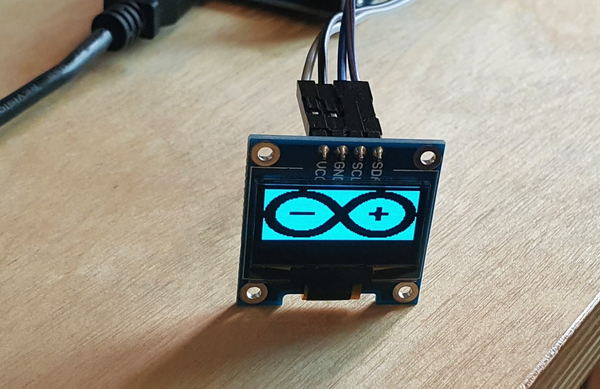

After uploading the code, this is what we get on the display.

Display Temperature and Humidity in the OLED Display with Arduino

In this section we’ll build a project that displays temperature and humidity readings on the OLED display. We’ll get temperature and humidity using the DHT11 temperature and humidity sensor. If you’re not familiar with the DHT11 sensor, read the following article:

Parts required

To complete this project you need the following components:

You can use the preceding links or go directly to MakerAdvisor.com/tools to find all the parts for your projects at the best price!

Schematic

Assemble the circuit by following the next schematic diagram.

Note: if you’re using a module with a DHT sensor, it normally comes with only three pins. The pins should be labeled so that you know how to wire them. Additionally, many of these modules already come with an internal pull up resistor, so you don’t need to add one to the circuit.

Installing Libraries

Before proceeding, make sure you have installed the“adafruit_GFX.h” and the “adafruit_SSD1306.h” libraries to control the OLED display.

For this project you also need two aditional libraries to read from the DHT sensor: the DHT library and the Adafruit_Sensor library. Follow the next steps to install those libraries

1. Open your Arduino IDE and go to Sketch > Include Library > Manage Libraries. The Library Manager should open.

2. Search for “DHT” on the Search box and install the DHT library from Adafruit.

3. After installing the DHT library from Adafruit, type “Adafruit Unified Sensor” in the search box. Scroll all the way down to find the library and install it.

4. Restart your Arduino IDE.

Code

After installing all the necessary libraries, you can upload the following code.

/********* Rui Santos Complete project details at https://randomnerdtutorials.com *********/ #include #include #include #include #include #define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels // Declaration for an SSD1306 display connected to I2C (SDA, SCL pins) Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); #define DHTPIN 2 // Digital pin connected to the DHT sensor // Uncomment the type of sensor in use: #define DHTTYPE DHT11 // DHT 11 //#define DHTTYPE DHT22 // DHT 22 (AM2302) //#define DHTTYPE DHT21 // DHT 21 (AM2301) DHT dht(DHTPIN, DHTTYPE); void setup() { Serial.begin(115200); dht.begin(); if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F(“SSD1306 allocation failed”)); for(;;); } delay(2000); display.clearDisplay(); display.setTextColor(WHITE); } void loop() { delay(5000); //read temperature and humidity float t = dht.readTemperature(); float h = dht.readHumidity(); if (isnan(h) || isnan(t)) { Serial.println(“Failed to read from DHT sensor!”); } //clear display display.clearDisplay(); // display temperature display.setTextSize(1); display.setCursor(0,0); display.print(“Temperature: “); display.setTextSize(2); display.setCursor(0,10); display.print(t); display.print(” “); display.setTextSize(1); display.cp437(true); display.write(167); display.setTextSize(2); display.print(“C”); // display humidity display.setTextSize(1); display.setCursor(0, 35); display.print(“Humidity: “); display.setTextSize(2); display.setCursor(0, 45); display.print(h); display.print(” %”); display.display(); }

View raw code

How the Code Works

Read this section if you want to learn how the code works. Otherwise, you can skip to the “Demonstration” section.

Importing libraries

The code starts by including the necessary libraries. The Wire, Adafruit_GFX and Adafruit_SSD1306 are used to interface with the OLED display. The Adafruit_Sensor and the DHT libraries are used to interface with the DHT22 or DHT11 sensors.

#include #include #include #include #include

Create a display object

Then, define your OLED display dimensions. In this case, we’re using a 128×64 pixel display.

#define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels

Then, initialize a display object with the width and height defined earlier with I2C communication protocol (&Wire).

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

The (-1) parameter means that your OLED display doesn’t have a RESET pin. If your OLED display does have a RESET pin, it should be connected to a GPIO. In that case, you should pass the GPIO number as a parameter.

Create a DHT object

Then, define the DHT sensor type you’re using. If you’re using a DHT11 you don’t need to change anything on the code. If you’re using another sensor, just uncomment the sensor you’re using and comment the others.

#define DHTTYPE DHT11 // DHT 11 //#define DHTTYPE DHT22 // DHT 22 (AM2302) //#define DHTTYPE DHT21 // DHT 21 (AM2301)

Initialize a DHT sensor object with the pin and type defined earlier.

DHT dht(DHTPIN, DHTTYPE);

setup()

In the setup(), initialize the serial monitor for debugging purposes.

Serial.begin(115200);

Initialize the DHT sensor:

dht.begin();

Then, initialize the OLED display.

if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Address 0x3D for 128×64 Serial.println(F(“SSD1306 allocation failed”)); for(;;); }

In this case, the address of the OLED display we’re using is 0x3C. If this address doesn’t work, you can run an I2C scanner sketch to find your OLED address. You can find the I2C scanner sketch here.

Add a delay to give time for the display to initialize, clear the display and set the text color to white:

delay(2000); display.clearDisplay(); display.setTextColor(WHITE)

In the loop() is where we read the sensor and display the temperature and humidity on the display.

Get temperature and humidity readings from DHT

The temperature and humidity are saved on the t and h variables, respectively. Reading temperature and humidity is as simple as using the readTemperature() and readHumidity() methods on the dht object.

float t = dht.readTemperature(); float h = dht.readHumidity();

In case we are not able to get the readings, display an error message:

if (isnan(h) || isnan(t)) { Serial.println(“Failed to read from DHT sensor!”); }

If you get that error message, read our troubleshooting guide: how to fix “Failed to read from DHT sensor”.

Display sensor readings on the OLED display

The following lines display the temperature on the OLED display.

display.setTextSize(1); display.setCursor(0,0); display.print(“Temperature: “); display.setTextSize(2); display.setCursor(0,10); display.print(t); display.print(” “); display.setTextSize(1); display.cp437(true); display.write(167); display.setTextSize(2); display.print(“C”);

We use the setTextSize() method to define the font size, the setCursor() sets where the text should start being displayed and the print() method is used to write something on the display.

To print the temperature and humidity you just need to pass their variables to the print() method as follows:

display.print(t);

The “Temperature” label is displayed in size 1, and the actual reading is displayed in size 2.

To display the º symbol, we use the Code Page 437 font. For that, you need to set the cp437 to true as follows:

display.cp437(true);

Then, use the write() method to display your chosen character. The º symbol corresponds to character 167.

display.write(167);

A similar approach is used to display the humidity:

display.setTextSize(1); display.setCursor(0, 35); display.print(“Humidity: “); display.setTextSize(2); display.setCursor(0, 45); display.print(h); display.print(” %”);

Don’t forget that you need to call display.display() at the end, so that you can actually display something on the OLED.

display.display();

Demonstration

After wiring the circuit and uploading the code, the OLED display shows the temperature and humidity readings. The sensor readings are updated every five seconds.

Troubleshooting

If your DHT sensor fails to get the readings or you get the message “Failed to read from DHT sensor”, read our DHT Troubleshooting Guide to help you solve that problem.

If you get the “SSD1306 allocation failed” error or if the OLED is not displaying anything in the screen, it can be one of the following issues:

Wrong I2C address

The I2C address for the OLED display we are using is 0x3C. However, yours may be different. So, make sure you check your display I2C address using an I2C scanner sketch.

SDA and SCL not connected properly

Please make sure that you have the SDA and SCL pins of the OLED display wired correctly.

Wrapping Up

The OLED display provides an easy and inexpensive way to display text or graphics using an Arduino. We hope you’ve found this guide and the project example useful.

If you like Arduino, make sure you check all our Arduino resources:

Don’t miss our next tutorials and projects! Make sure you subscribe the RNT blog.

Thanks for reading

0.96 inch OLED 디스플레이 구동하기

가끔 아두이노로 무엇인가를 만들어 보려고 하다보면 디스플레이가 있으면 하는 생각이 들때가 있습니다. 아두이노는 작은 컴퓨터이기는 하지만 모름지기 컴퓨터라 한다면 입력장치 – 중앙처리장치 – 출력장치가 모두 있어야 비로소 컴퓨터라 할수 있겠지요. 센서나 버튼 등은 간단한 입력장치라 볼수 있겠으나 아두이노 기판에 붙어있는 LED 는 출력장치라고 하기에는 조금 부족한 면이 있습니다.

그래서 오늘은 아두이노 나노 에 OLED 디스플레이를 붙여 볼 생각입니다.

오늘도 역시 알리익스프레스에서 구입한 부품으로 시작합니다.

오늘 필요한 부품은

아두이노 나노 Arduino Nano (우노가 있으신 분은 그냥 우노로 하시면 됩니다)

0.96 inch OLED display (128×64)

이게 전부 입니다.

간단하죠?

참고로 제가 구입한 OLED 보드는 아래의 제품입니다.

Arduino OLED 테스트를 위하여 구입한 제품

I2C 통신이 가능한 모델로 코딩을 간단하게 할수 있고 연결해야 하는 선이 적어 손쉽게 구현이 가능하다는 장점이 있습니다. (4pin)

먼저 OLED 에 무엇인가를 손쉽게 표시하기 위하여는 라이브러리를 받아야 합니다.

아래의 첨부파일을 받아주세요.

Adafruit_SSD1306-master.zip 0.03MB Adafruit-GFX-Library-master.zip 0.32MB

받은신 라이브러리는 압축을 해제하여 내문서> Arduino> Library 폴더안에 아래와 같이 복사해서 넣어주세요.

그럼 기본적인 준비는 끝났습니다.

아두이노 나노와 OLED 를 아래와 같이 연결해 주세요.

A4 –> SDA

A5 –> SCK

5V –> VDD

GND –> GND

요렇게 연결하면 연결도 끝 입니다.

매우 간단하죠?

자 코딩을 해볼까요? 간단하게 텍스트를 출력하는 예제를 짜 보았습니다.

#include #include #include #include #include #include #include #define OLED_ADDR 0x3C // reset pin not used on 4-pin OLED module Adafruit_SSD1306 display(-1); void setup() { // put your setup code here, to run once: display.begin(SSD1306_SWITCHCAPVCC, OLED_ADDR); display.setFont(); display.clearDisplay(); display.display(); display.setTextSize(1); display.setTextColor(WHITE); display.setCursor(2, 25); display.print(“DIY DEV DESIGN”); display.display(); } void loop() { // put your main code here, to run repeatedly: }

setup 에서 한번만 호출해주는 코드 입니다. 나중에 loop 에서 다른 화면을 보여주는 걸로 한다면 인트로 정도가 될 수 있겠습니다.

출력되는 화면을 한번 볼까요?

DIY DEV DESIGN 을 출력해 보았다.

캬~ 아주 깔끔하고 예쁩니다. 디스플레이 크기가 작은 만큼 글자 크기도 좀 작게 설정을 하였는데요. 선명하고 예쁩니다.

우리는 이 디스플레이에 무엇인가를 그리거나 표시하기 위하여 위와 같은 방식으로 계속 직접 코딩을 하는 것은 비 효율 적이기 때문에 뭔가 좀저 효율적으로 그릴 수 있도록 코딩을 해볼 계획입니다.

만들어 볼 기능은 아래와 같습니다. (사실 RC 카 조종기에 넣을 기능임)

텍스트 표시하기

프로그래스 바 표시하기

좌우 밸런스 바 표시하기

텍스트 표시하기

// 위쪽은 동일하므로 생략합니다. void loop() { display.clearDisplay(); draw_text(1, 2, “[ DIY DEV DESIGN ]”, false); draw_text(2, 2, “This is selected menu”, true); draw_text(3, 2, “This is 2nd menu”, false); draw_text(4, 6, “Sub menu 1 line”, false); draw_text(5, 6, “Sub menu 2 line”, false); draw_text(6, 2, “This is 3rd menu”, false); display.display(); delay(1000); } void draw_text (int line, int xPos, String txt, bool isSelected) { int cHeight = (line-1) * 8 + ((line-1) * 2); if(isSelected) { display.fillRect(xPos – 2, cHeight, 127, 8, WHITE); display.setTextColor(BLACK); }else{ display.fillRect(xPos – 2, cHeight, 127, 8, BLACK); display.setTextColor(WHITE); } display.setCursor(xPos, cHeight); display.print(txt); }

아래쪽에 draw_text 라는 함수를 하나 만들어 주었습니다. 원하는 줄에 원하는 텍스트를 쉽게 표시할 수 있도록 했는데요, 특징으로는 메뉴 등의 기능으로 사용할 수 있도록 해당 라인이 선택 상태인지를 입력할 수 있도록 했습니다.

구현된 화면을 보면 아래와 같죠. 로터리 스위치나 푸쉬스위치의 입력을 받아 선택상태를 바꾸어 주는 방식으로 메뉴를 개발할 수 있을 것 같습니다.

아두이노 OLED 텍스트 메뉴 표시 테스트

프로그래스 바 만들어 보기

void loop() { for(int i = 2; i < 127; i++) { display.clearDisplay(); draw_text(1, 2, "[ DIY DEV DESIGN ]", false); draw_text(2, 2, "progress 1", false); draw_progressBox(3, i, false); draw_text(4, 2, "progress 2", false); draw_progressBox(5, 126-i, true); display.display(); delay(20); } } void draw_progressBox(int line, int val, bool isSelected) { int cHeight = (line-1) * 8 + ((line-1) * 2); if(isSelected) { display.fillRect(0, cHeight, 127, 8, WHITE); display.drawRect(1,cHeight+1, 126, 6, BLACK ); display.fillRect(1,cHeight+1, val, 6, BLACK ); }else{ display.drawRect(1,cHeight+1, 126, 6, WHITE ); display.fillRect(1,cHeight+1, val, 6, WHITE ); } } void draw_text (int line, int xPos, String txt, bool isSelected) { //생략 } 이번에는 draw_progressBox 라는 함수로 프로그래스 바를 표현해 봤습니다. 역시 라인의 위치를 간단히 설정할 수 있도록 하였으며 val 값을 입력 받도록 하였습니다. 그리고 텍스트와 마찬가지로 선택상태를 주게 되면 색상이 반전되어 보이도록 기능을 주었습니다. 총 2~126 까지의 값이 표현 가능합니다. 깔끔하게 100개만 입력 받도록 넓이를 조정해보는 것도 좋을 것 같네요. 구현하면 아래와 같이 표시 됩니다. 아두이노, OLED 프로그래스바 코드 테스트 아날로그 발란서 만들어보기 다음은 아날로그 발란서 입니다. 센터를 정해 놓고 좌우로 얼마나 기울었는지 등을 설정하거나 보여주는 기능에 적합한 메뉴 입니다. void loop() { for(int i = 2; i < 127; i++) { display.clearDisplay(); draw_text(1, 2, "[ DIY DEV DESIGN ]", false); draw_text(2, 2, "progress 1", false); draw_analogBalancer (3, i, false); display.display(); delay(20); } } void draw_analogBalancer(int line, int val, bool isSelected) { int cHeight = (line-1) * 8 + ((line - 1) * 2); if (isSelected) { display.fillRect(0, cHeight, 127, 8, WHITE); display.drawLine(0, cHeight+3, 127, cHeight+3, BLACK); display.drawLine(val, cHeight+1, val, cHeight+5, BLACK); display.fillTriangle(64, cHeight+5, 62, cHeight+7, 66, cHeight+7, BLACK); display.drawPixel(val-1, cHeight+3, WHITE); display.drawPixel(val+1, cHeight+3, WHITE); }else{ display.drawLine(0, cHeight+3, 127, cHeight+3, WHITE); display.drawLine(val, cHeight+1, val, cHeight+5, WHITE); display.fillTriangle(64, cHeight+5, 62, cHeight+7, 66, cHeight+7, WHITE); display.drawPixel(val-1, cHeight+3, BLACK); display.drawPixel(val+1, cHeight+3, BLACK); } } 코드가 좀 길죠? 아무래도 표현해야 할 요소가 많기 때문인데요, 역시 선택상태를 표시하기 위하여 두벌로 코딩이 되었습니다. 선택 상태를 만드실 필요가 없다면 else 아래쪽만 코딩을 해주셔도 표현이 가능합니다. 구현된 화면을 한번 보실까요? 아두이노 OLED 밸런스 바 코드 테스트 가운데 세모가 중심의 위치를 나타내고 세로로 얇은 막대가 현재 입력 받는 val 에 해당되는 위치가 됩니다. 물론 반대로 표시하는 것도 조금만 코드를 수정하면 가능하겠죠? 이렇게 하여 간단하게 아두이노를 이용하여 초소형 OLED 를 구동하는 것을 보여드렸습니다. 전혀 어렵지 않으니 바로 도전해 보시기 바랍니다. OLED 가 각종 정보를 표시하는데 생각보다 속도가 많이 느리므로 아두이노 자체 기능이 지연될 수 있습니다. realtime clock 과 같은 실제 시계 등을 만들기 위하여는 위에 표시한 방식과는 다르게 구현을 해야 될 것 같습니다. 궁금하신 것은 뎃글로 문의 해 주시기 바랍니다. 뎃글, 공감 은 블로그 작성자에게 큰 힘이 된답니다. 도움이 되었다 생각되시면 클릭!! 부탁드려요~ 2020/03/23 - [DIY/Arduino] - Arduino(아두이노) 무작정 시작하기 2019/12/23 - [DIY/RC] - 아두이노를 이용한 RC 카 만들기 2 2019/11/10 - [DIY/Arduino] - [DIY] 아두이노로 만능 (통합) 리모콘 만들기 1/3 2019/06/27 - [DIY/Arduino] - 아두이노를 이용한 간단한 화분 자동 물주기 시스템 2019/10/29 - [DIY/Arduino] - [DIY] 아두이노를 이용한 수경재배 시스템

So you have finished reading the 아두 이노 oled topic article, if you find this article useful, please share it. Thank you very much. See more: 아두이노 oled 글자 출력, 아두이노 oled i2c, 아두이노 oled 테트리스, Arduino OLED, 아두이노 oled 오류, 아두이노 디스플레이, I2c oled display, 아두이노 lcd

Top 7 아두 이노 Oled Best 268 Answer

아두이노로 0.96인치 OLED디스플레이(SSD1306) 사용하기 : 네이버 블로그

라즈이노 iOT :: 【 아두이노모듈#29】 OLED 처음 사용 설명서 #1 (SPI, I2C 주요 5종 사용법 안내)

Guide for I2C OLED Display with Arduino | Random Nerd Tutorials

0.96 inch OLED 디스플레이 구동하기

G마켓 – 아두이노 oled 검색결과

12. 아두이노 IIC OLED 간단 제어하기 : 코딩나우

Arduino – OLED | Arduino Tutorial

아두이노 따라하기_02_128x64 I2C OLED 구동하기

014. Arduino 아두이노 – 0.96″ OLED 모듈 사용하기

아두이노로 0.96인치 OLED디스플레이(SSD1306) 사용하기

Guide for I2C OLED Display with Arduino

0.96 inch OLED 디스플레이 구동하기

Leave a Comment Cancel reply
